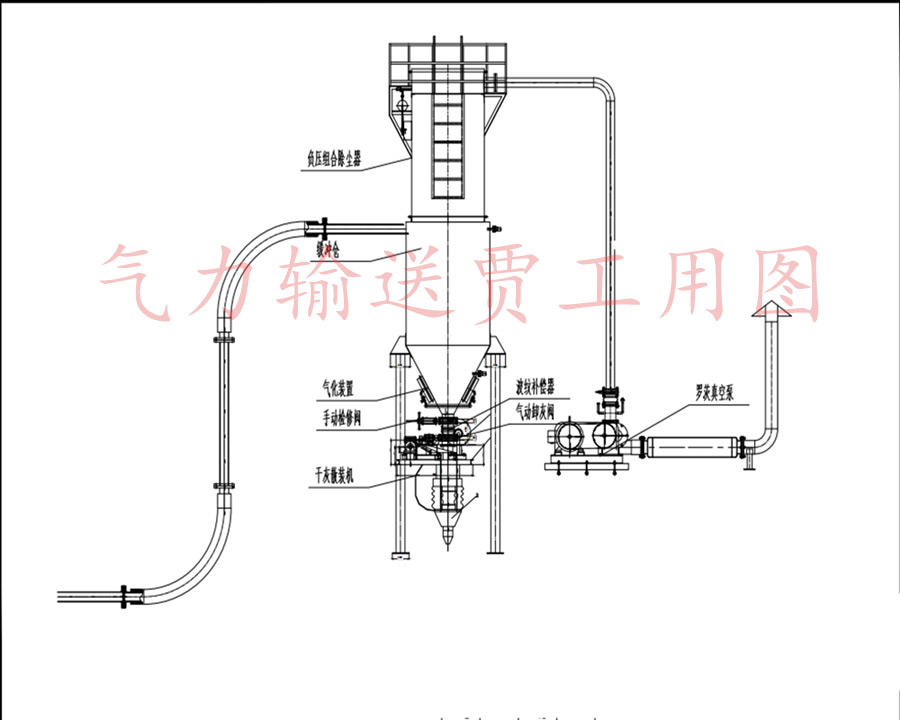

负压气力输送系统主要由：气力输送风机、取料装置、管道、缓冲仓、除尘器、卸料装置、等构成。

负压稀相气力输送系统主要采用负压罗茨真空泵作为动力源，管道输送压力为低真空状态，管道风速约10-35米/秒,物料在管道内呈雾状。负压输送起点压力等于或接近大气压，终点压力在-10到-50Kpa之间，管道真空度沿气力输送管道逐渐增高。

工作原理

1、系统主要采用罗茨风机或真空泵作为气源设备，气源设备在系统的末端；

2、气力输送系统取料装置部件通常采用特殊结构的吸嘴；

3、风机运转后，抽风整个系统形成负压，由管道内外存在的压力差将物料吸入输料管，物料和一部分空气同时被吸嘴吸入，并被送到缓冲仓内；

4、在缓冲仓内，物料和空气分离，被分离出的物料从缓冲仓的底部通过锁气阀卸出；

5、未被分离出来的微细粉粒输送气流进入除尘器中净化，净化后的空气净除尘器，风机排入大气中。

系统优势

1、本负压系统具有气力输送量大、输送距离长、输送速度快等特点；

2、系统易于取料，适用于从低压、深处、较为狭窄的取料点取料，可用于要求取料不发尘的场合，可实现多处上料向一处集中供料。负压稀相气力输送系统适用性广，用于广泛，粉体、颗粒物均可顺利输送；

3、系统气源位于末端，润滑油或水分等不会混入输送的物料中，输送物料更清洁；

4、系统由于输料管道内为负压，因此系统管道产生磨损或存在间隙时，被输送物料也不会发生泄漏，此外，由于负压稀相气力输送系统内压力低于大气压，水分更易蒸发，所以对水分多的物料较其他方法更容易输送；

5、系统输送气体一般直接取自大气，气体的温度即为环境温度，因此负压气力输送系统适用于对温度敏感的热敏性物料

负压稀相气力输送系统散料输送效率高，由于物料在完全密闭的管道内输送，可避免输送物料受潮、污损和混入其他杂物等现象，物料输送质量高，可由多点的物料送往一处或由一处送往多处，并实现较远距离输送，此外，系统在物料输送过程中还可同时实现物料混合、粉碎、分级、干燥、冷却、除尘等多种工艺操作。
