青烧粉气力输送方案报价明细流程
- 来源：本站 日期：2024-03-03
客户参数
输送物料：青烧粉； 要求输送量：10t/h； 物料堆积密度：0.7t/m³； 粒径：30目；一个下料点到四个接收仓（1对4）。
客户要求
旋风除尘通过磨粉机收集的青烧粉料，以旋风除尘下的小缓冲仓为起点依次输送到后面的4台物料接收仓，达到输送量要求并保证设备的正常运行，项目现场在沈阳，要求负责整套气力输送系统含安装。
计算选型
气力输送方式选为稀相正压气力输送，罗茨风机提供动力，旋转供料器锁气下料。下料量需满足14-15m³/h，旋转供料器选择型号JYGN-220（最大排出量19m³/hr），按照现有参数来计算，罗茨风机选为JYSR-150，电机37kw（流量为22m³/min，留有余量），输送管道口径DN125，配3组分路阀，输送管道弯头建议用大半径耐磨弯头（R≥8D 90°），接收仓仓顶除尘过滤面积需满足28㎡。

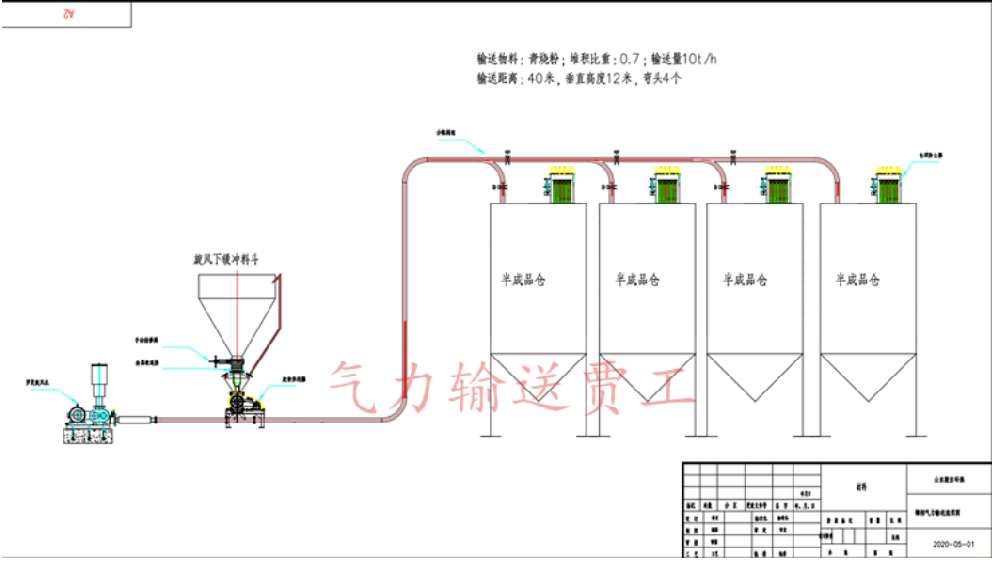

气力输送流程图
设备明细
1、控制部分：动力控制柜和分路阀控制箱，预留远程端子
2、设备部分：
①罗茨风机：JYSR-150，功率37KW，含主机、电机、进出口消声器、单向阀、弹性接头、安全阀、压力表、底座、机油等，材质：CS
②手动检修阀和金属软连接

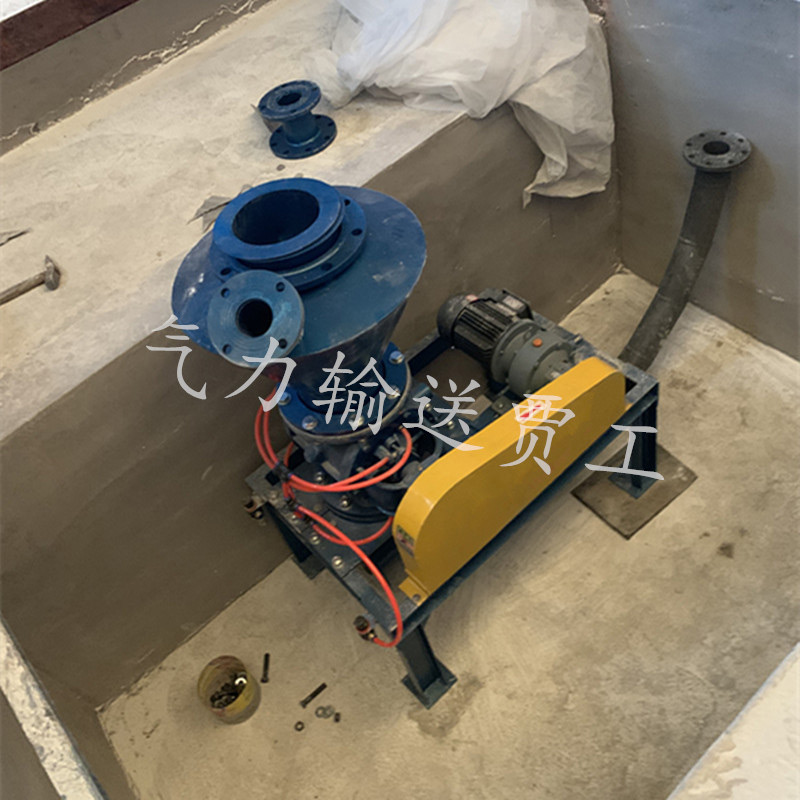

③耐磨型旋转供料器：JYGN-220，含抽气室、加速室、主机、减速机、2.2kw电机、链轮、链条、链罩、底座、减压阀、高压胶管等，材质：CS
④耐磨弯头：DN125、R=800 90°，内衬耐磨陶瓷
⑤分路阀组：DN125，管路切换
⑥输送管道、风机管道、返气管道，材质碳钢
3、其他：安装及辅材费
