AV泵又称为灰槽泵,其结构相对比较简单,泵的容积也相对比较小,本体为一次铸造而成,经机加工成型。AV泵泵体本身耐磨损、耐腐蚀、耐磨损,可输送高温度、粗糙的物料,适用于近距离<350m的集中输送,可以串联8台泵运行。在除尘器下易于布置,可以将除尘器灰斗的出口设计低于2m。
AV泵的规格种类很多,以A/B/C表示;例100/200-125泵。
A:该泵的容积 B:该泵的入口阀公称尺寸 C:出口管道的尺寸
AV泵单套主要部件由以下几种组成:
1、灰槽本体;
2、进料圆顶阀;
3、气控箱(一个灰槽泵配一台);
4、进气管路(一组灰槽共用一个进气管路,可根据灰槽的数量增设辅助进气管路,输送用的压缩空气管道的品质一般要求达到压力露点-10℃或者-20℃);
5、电控箱(一组灰槽配一个,统一控制一组灰槽泵系统);
6、辅助喷吹;
7、输灰管道;
8、进料仓上的料位计;
9、控制用气用的压缩空气管道(一般要求其品质达到压力露点-40℃);
10、输送储气罐和仪表储气罐;
11、压力传感器。

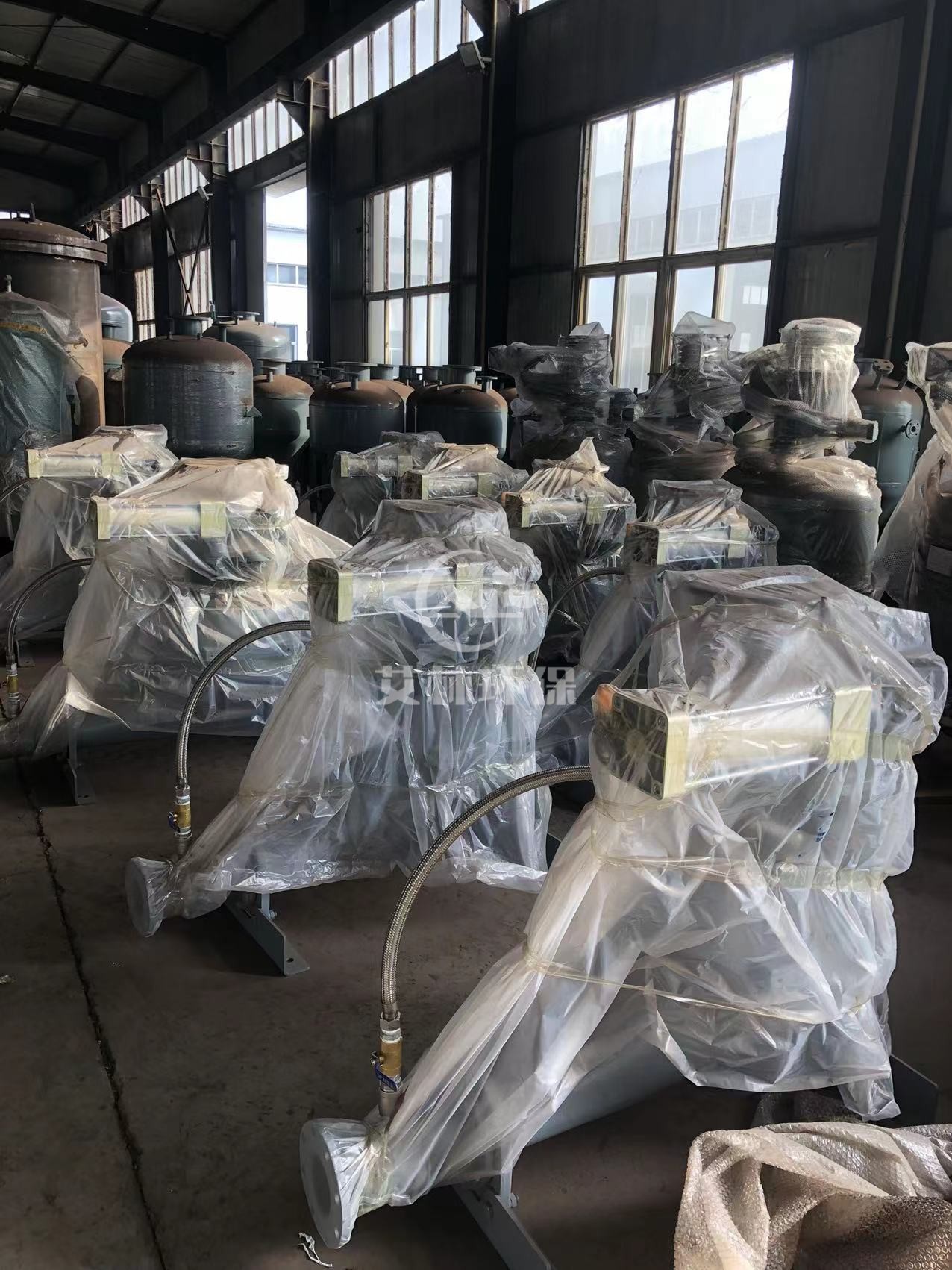

AV泵 灰槽泵
AV泵运行过程:
①灰斗内的料位计未被覆盖,入口圆顶阀关闭并密封,此时不消耗空气。
②当同一组所有灰斗中任何一个的料位计被覆盖,系统触发,所有灰泵的入口圆顶阀打开,进料计时器开始计时,并持续一个设定时间使得灰落入AV泵。
③一旦设定的进料时间到达,入口圆顶阀关闭,密封圈加压密封,并由压力开关确认密封正常。然后主输送器的进气阀打开,压缩空气将灰从所有的AV泵输送到中间仓或灰库。
④在进气管线上设有压力开关,当探测到管道内的压力下降到设定值时,关闭压缩空气入口阀,系统复位,等待下一次循环。
AV泵系统特点:
①结构简单、维护工作量小、输送能力大、良好灰气比。
②灰泵只有一个动作部件----除灰圆顶阀,其质量优良、结构简单、性能可靠、维护工作量少。
③适用于大部分除尘器多点干料输送,最多可以实现8台泵串连输送,多供料点输送,输送距离可达500米
④安装空间低,结构紧凑
