输送泵是一种新型的粉体气力输送设备,属于低压稀相输送类别,利用气流射流作用,使空气带动灰粒把灰送到灰库,在当量距离450m,提升高度40m范围内使用效果最佳。
输送泵主体材质为Q235,扩散管为耐磨铸钢,风管为20#钢。组件:扩散管、泵体、风管、方管、变速箱、减速箱、长接管、单向阀、四通阀、支气管、气化箱等,料封泵工作时的能量来自二部分:一部分是风机的动能,另一部分是料柱的势能。料柱高、势能大、压力大、输送量相应就大,反之则小。
输送泵的运行条件:
1、输送泵正常工作的必要条件是必须有一定的料封高度,料仓料位的压力要大于输送泵内工作时的正压,通过料位压把正负压隔离,风机的风压把料送走,所以必需要有一定的料位高度。
2、收料库上一定要安装除尘器,除尘器的排风量要大于输灰风机的进风量,否则,进风量大于排风量时,迫使收料库内压力增大,造成系统压力不平衡,管道阻力大,进风从料封泵反窜到料仓以上部分,使输送泵不能正常工作。
输送泵输送系统的特点:
该工艺选用低压输送泵组成气力输灰系统,整个工艺布置简单。干灰从灰斗卸灰口经卸灰阀到料仓进到输送泵内,由输送泵连续地输送到灰库内,无任何中间环节和中间设备。因而使整个工艺系统具有如下的特点:
连续输送,阀门无需频繁启闭,故障率极少。
连续输送,系统运行平稳,基本无堵管现象,安全可靠,可以无人值守。
连续输送,管内流速较低且恒定,因而磨损较少,动力风机无任何冲击荷载,故系统及所有设备寿命长。
设备体积小,安装简单,检修方便。
设备无泄漏,符合环保要求。
投资省、造价低、运行费用少、收回投资快、经济效益高。
动力风机单独设置,从而与主厂其他系统不存在风源协调问题,互不影响。

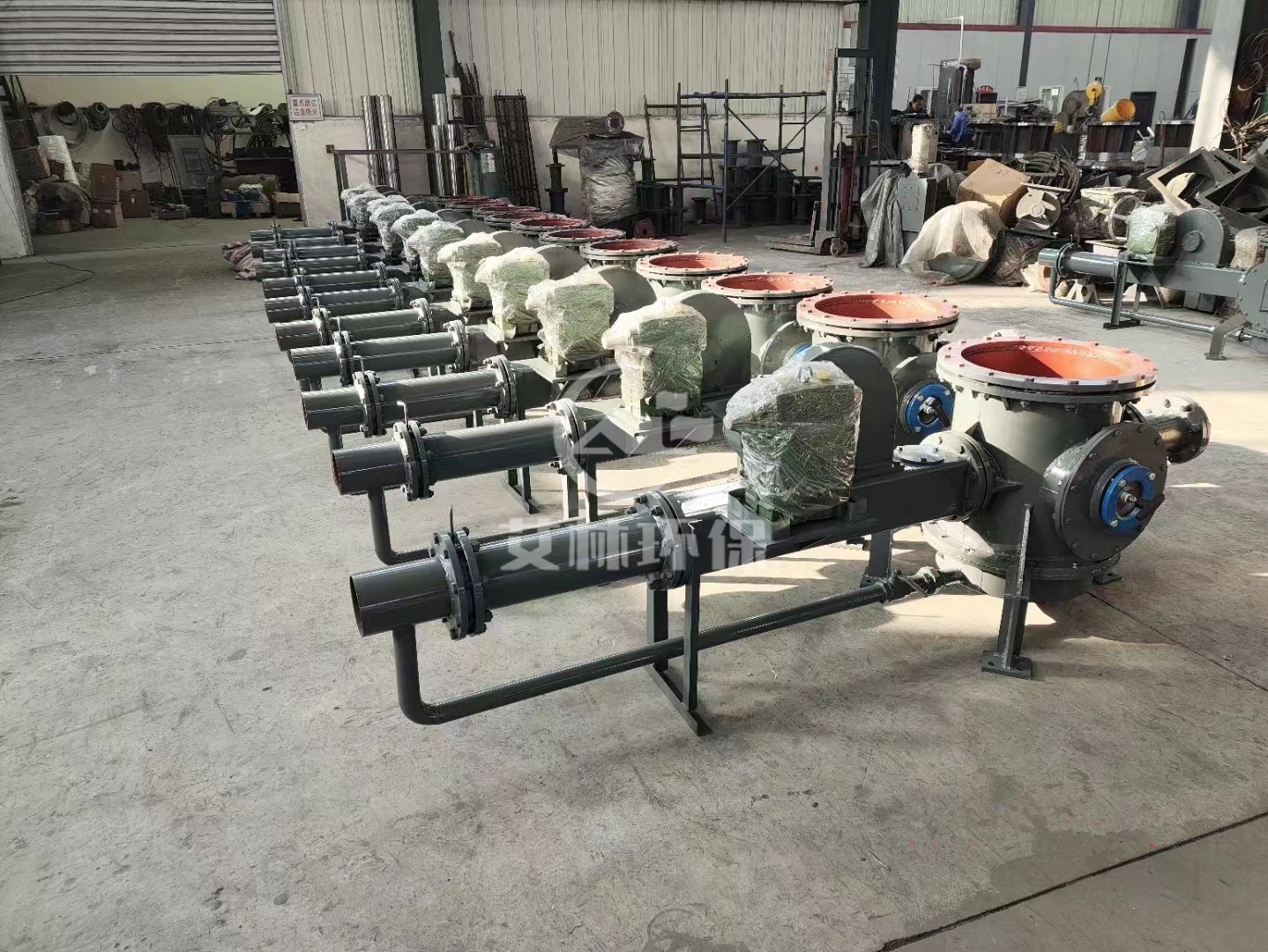

气力输送料封泵
料封泵的维护及保养:
1、料封泵运行前应在活动风管箱内加入适量的机油,以润滑活动风管两端的油封。调整机构的减速机内按油标准线的位置加入适量的机械油。冬季N46,夏季N68,初次投运后一个月内换油,以后一般一年换两次即可。
2、经常检查气化装置中的滤布,一般半年检查一次。
3、其它无需维护保养,易损件很少,一年后检查一下扩压管内的渐缩、渐扩管的冲刷情况,若磨损严重再更换。
型号 | 送料管直径 mm | 输送能力t/h | 搭配风量 m³/min | 搭配风压KPa | 电机功率Kw | 输送当量长度m |
LFB-75 | Φ108 | 1-3 | 3-9 | 40-98.0 | 3-15 | 30-500 |
LFB-100 | Φ133 | 3-7 | 9-20 | 40-98.0 | 15-45 | 30-500 |
LFB-150 | Φ159 | 7-13 | 20-36 | 40-98.0 | 45-75 | 30-500 |
LFB-200 | Φ219 | 13-18 | 36-50 | 40-98.0 | 75-90 | 30-500 |
LFB-250 | Φ273 | 18-25 | 50-70 | 40-98.0 | 90-110 | 30-500 |
LFB-300 | Φ325 | 25-35 | 70-98 | 40-98.0 | 110-132 | 30-500 |
