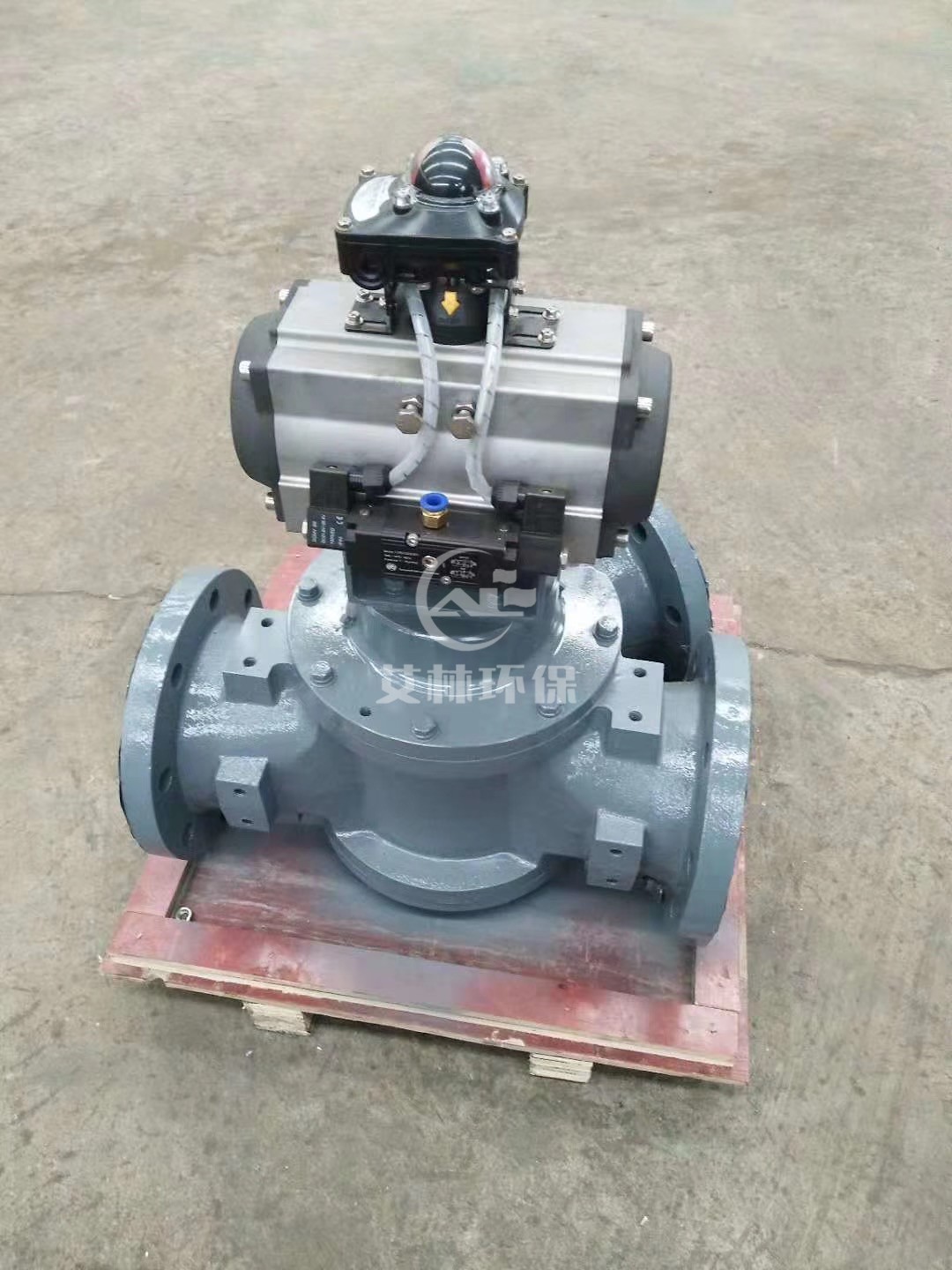

分路阀的工作原理
分路阀是输送系统中管路切换的重要装置,起着被输送物料流向改变的作用,采用旋塞式结构,密封可靠,换向灵活。适宜粒料和粉料输送方向切换。在控制方面,采用气缸或电动执行器带动旋塞换向,并安装磁性开关,指示并控制气缸换向,电磁换向阀控制进、排气,实现换向。
主要特点
①驱动部采用气缸装置或电动执行器
②密封可靠,耐高压
③本体强度适应各种管道压力
④轴能承受气缸最大输出压力(工作压力≤0.7Mpa)
⑤转子的旋转角度能通过调节气缸的行程轻易实现
⑥工作压力:-0.098~+0.8Mpa
⑦耐热温度:-30~250℃
使用注意事项
在物料输送过程中不得切换
在流道与插板阀共用的场合,切换时必须先将插板阀关掉,在切换
简易分路阀
每组包含一组岔道两台耐磨双插板阀门,优点是方便更换、成本低。
