客户参数
1、输送距离:距离 15m,垂直高度为 26m,管道弯头约 3~4 个;
2、输送量:15-20t/h;物料堆积比重:1t/m³
3、来料方式:磨机下料口;
4、工作方式:连续工作;
5、目的点:1 台储料仓。
客户要求
将磨机下料口的白灰通过气力输送方式,输送到厂房外的储料仓内,保证输送量和输送效率,出卖人对整个气力输送系统性能负责,并负责设备指导安装调试。
工艺描述
白灰在重力作用下经由手动检修阀、软连接进入旋转供料器,在旋转供料器的转子带动下均匀的落入下部的加速室,由后部罗茨风机提供的气源为动力经由输送管道及弯头最终输送至目的地接收仓。
稀相气力输送系统主要是由罗茨风机、旋转供料器系统、电器控制系统等组成。

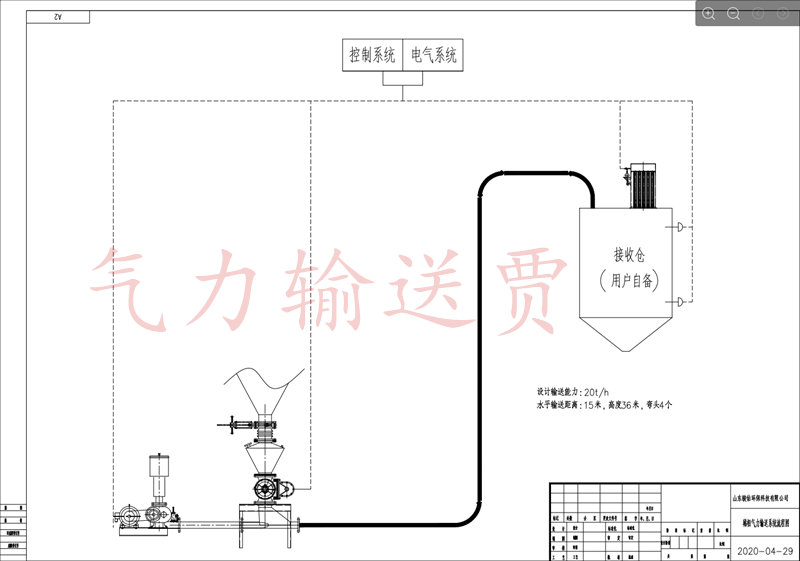

白灰气力输送流程图
设备明细
1、罗茨鼓风机,功率:45KW,一台 (含主机、电机(IP54/F)、进出口消声器、弹性接头、安全阀、单向阀、底座、地角螺栓、机油等 )
2、波纹补偿器,DN300,一件 (材质:304)
3、手动插板阀,DN300,一件 (材质:阀体 WCB )
4、抽气室,JY-12,一件 (材质:CS)
5、旋转供料器GN300 功率:1.5KW 口径:DN300
(含主机、减速电机 (IP54/F)、底 座、链轮、链条、链罩等,耐磨型, 内含可更换耐磨衬套,转子顶部采用 耐磨合金堆焊精磨而成,材质:CS)
6、加速室,DN300-DN150,一件 (材质:CS)
7、输送管道,DN150 ,55米 (材质:CS)
8、管道弯头,DN150 ,4 件 (材质:CS)
9、仓顶除尘器,DMC78-1800,一台(含主体、布袋、脉冲阀、脉冲控制仪、引风机等)
10、料位计,SR-10S,2件 (高低料位)
11、系统控制柜,系统配套,一套 (含整套气力输送系统的相关控制)
