一、总则

1、本《报价方案》是以用户提供的白灰粉料气力输送系统的相关技术要求为基础编制的，是整个气力输送系统设计、设备配置、检验的相关技术说明。

2、本项目设计内容如下：从人工投料斗至末端风管内的相关气力输送系统设备。

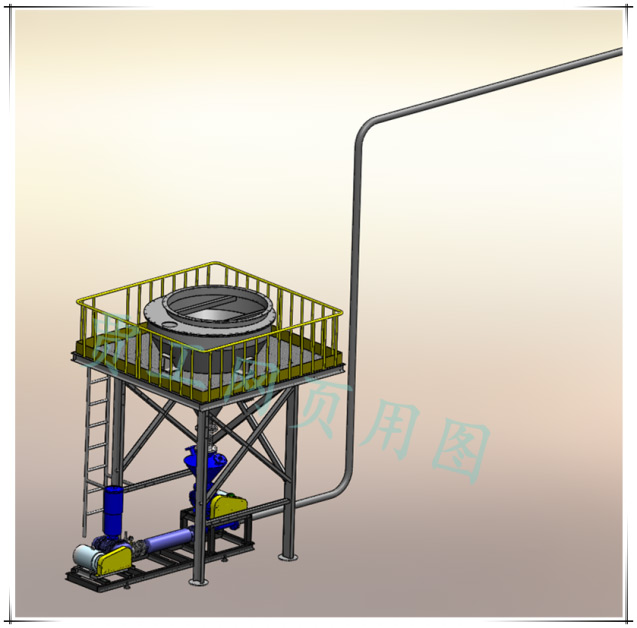

气力输送示意图

二、设计基础

1、系统名称：白灰粉料气力输送系统

2、工程概述：系统设置一条气力输送线，气力输送系统由气源、人工投料斗、给料装置、输送管线及末端风管上的喷嘴喷枪等组成，吨包白灰通过人工拆包投料的方式经旋转供料器均匀卸至输送管道内，通过罗茨风机产生的正压气流将物料沿输送管路均匀输送至末端风管内，完成输送工艺。

风机的出口设置压力变送器，通过压力变送器可检测系统压力，防止系统超压对系统造成的影响。

3、物料名称：白灰，物料温度：常温，物料粒径：粉料，物料比重：0.6t/m³。

4、输送参数：水平距离30米，垂直高度为7米，管道弯头2个，输送量0.2~0.6t/h。

三、设备明细

1、罗茨风机，功率7.5KW （含主机、电机、进出口消声器、弹性接头、安全阀、单向阀、底座、压力表、地脚螺栓等）

2、压力变送器 LD-186 （监测系统压力，带4~20ma信号反馈）

3、人工投料斗 V=1m³ 4、波纹补偿器 DN150

5、旋转供料器 JYGN-50 （含抽气室、加速室、主机、减速电机、底座、耐磨衬套、转子减容）

6、输送管道 DN65，φ76*4 碳钢

7、耐磨弯头 DN65 90° R=8D 内衬耐磨陶瓷

8、系统控制柜

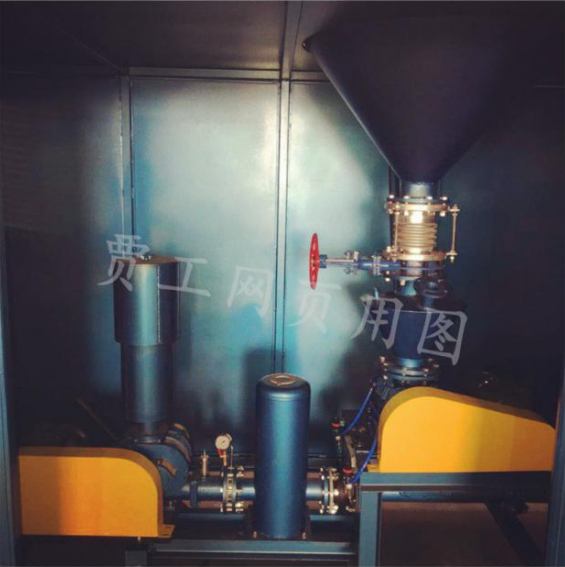

白灰气力输送设备
