散装粉料抽吸系统

散状粉料抽吸系统是以罗茨真空泵作为气源，并由吸嘴、吸管、组合除尘器、旋转供料器及控制柜等设备共同组成的一种可以将散状物料从多处（散落状态）进行收集的输送系统。

一、设计基础资料

物料参数：物料名称（粉煤灰）、堆积比重（0.65-0.86t/m³）

系统参数：产量12t/h，水平距离25米，垂直距离15米，弯头个数5个

二、操作工艺

本装置是采用人工控制吸嘴进行负压抽吸的作业的装置，人工操作熟练程度及吸嘴的灵活应用程度对系统的产量影响较大，且在人工操作过程中存在很多不可控制的因素，系统瞬间产量波动较大，因此，在实际使用中系统的平均产量要小于设计产量。具体操作步骤如下：

1、确认并保证吸嘴处没有物料存在，保证空载开⻋。

2、检查罗茨鼓风机润滑油及其它单机设备情况，并检查管道及设备连接是否漏气。

3、开启除尘器底部耐磨卸料器（如采用绞龙装车则提前开启装车绞龙）。

4、开启除尘器用气泵，开启组合除尘器。

5、开启罗茨真空泵。

6、人工操作吸嘴进行抽吸作业

本系统的运行实际产量受吸嘴的操作及使用方式影响较大，因此，需要根据不同的业主现场进行区别对待。

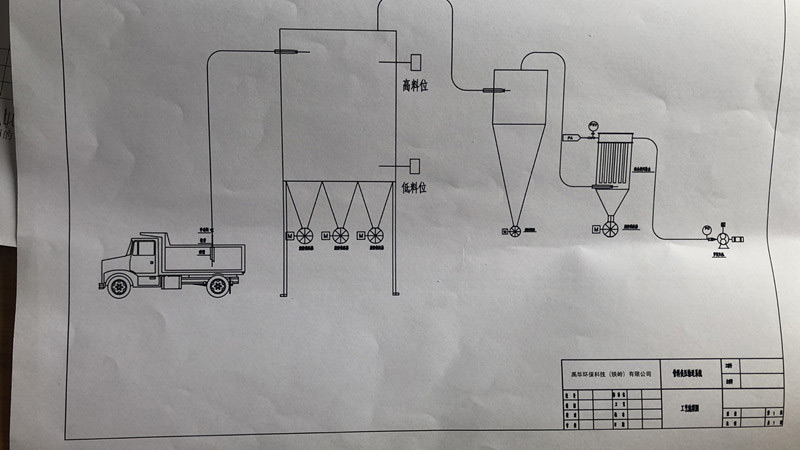

负压输送流程图

三．设备配置

1、吸嘴DN150  1件（304材质）  2、吸料软管DN175  15米（PVC内衬钢丝）

3、管道DN175  30米（碳钢）     4、弯头DN175 R=8D 90°（内衬耐磨陶瓷）

5、料仓V=20m³   6、高低料位计   7、旋风   8、组合除尘器（过滤面积90㎡，含本体、气包、脉冲控制仪等）   9、高密封卸料阀（耐磨旋转供料器）JYGN-220C

10、空气管道DN250 20米（碳钢）     11、气源装置 JYSR-250V（含主机、电机、消音器、弹性接头、压力表等）

备注：

①需人工调节吸嘴处阀门便于物料均匀的进入输送管道中。

②物料抽吸流程为：物料进入吸嘴—进入组合除尘器—通过底部的旋转阀卸下进入料仓。

③易损件是指：安装，拆卸时易损坏的零部件（O 型密封圈、垫片及螺栓螺母等）及需要定期更换的零部件（滤袋、盘根、轴承、开关等）。

易耗品是指：油脂类等。

特别磨损件：因受介质和物料影响或腐蚀或磨损的零部件。

④法兰标准：螺栓连接孔采用 GB1.0MPa，法兰外圆及厚度执行企业标准。
